Calculo de inclinacion maxima.

Para saber si un lugar determinado es viable para la instalacion, se puede usar una combinacion de PS y una herramienta de internet llamada sun SunEarthtools.

Lo primero es dibujar la sombra en un papel poniedo un un carton en la sombra y dibujar el angulo:

En photoshop nivelamos la imagen para que la libreta este nivelada y con la regla trazamos una linea por donde se producia la sombra, vemos en el panel de informacion que nos indica un angulo de -51,4. Para comprobar si esto es cierto, pasamos a meter las coordenadas, fecha y hora en internet:





Esto nos da que efectivamente hoy 05/10/2012 a las 11:49 el sol debe estar a unos 52º:





Veamos en los grados que estará el dia del solticio de invierno 27/11/2012:

Con los grados que estara:

Asi que unos 35º en esa zona geografica, es la maxima inclinación, y por lo tanto nos ayuda a averiguar donde se proyectará la sombra producida por la esquina de la propia casa para poder evitarla. En la siguiente foto se ve la sombra de la que hablo aunque es una foto de junio.

Canefen a punto de abrir.

Pronto, muy pronto la empresa y tu tienda de productos de energias renovables y auditorias energeticas Canefen, estara totalmente operativa. Es una buena noticia y espero que les vaya muy bien, ya que eso significara que la gente esta cambiando su preocupacion por el consumo responsable y la eficiencia energetica.

Generación Distribuida.

Por fin un pais interesado en generacion distribuida, le lloveran las inversiones y en consecuencia los puestos de trabajo. No se si irme para allá.

 Bahamas podría promover la generación distribuida

18.08.2012: Según informa el periódico local Tribune 242, el ministro de Medio Ambiente de Bahamas, Kenred Dorsett ha afirmado que el gobierno quiere promover el uso de las energías renovables para reducir la dependencia de las energías fósiles. Entre otras medidas, se prevería la introducción de un esquema de generación distribuida. "Tenemos que eliminar los impedimentos legales y los derechos exclusivos para la generación y de venta de electricidad, la prohibición de generación propia y la interconexión a la red", ha dicho Dorsett. Además, Bahamas también habría recibido varias propuestas para plantas de energías renovables, incluida la solar. En los últimos meses, Bahamas ha implementado un programa piloto de energía solar que incluía la instalación de 33 sistemas fotovoltaicos. (...)

Fuente: Tribune 242; traducción y resumen:
PHOTON http://www.tribune242.com/
http://www.tribune242.com/news/2012/aug/16/headhere/

Una buena noticia.

Fuente Ampier:

El Comisario europeo considera que la reforma es un asunto "urgente" y que está siendo seguido desde Bruselas por si fuera necesario algún tipo de acción si las renovables recibieran un trato inadecuado.

Una vista en 360º de la instalacion.

Mejora aislamiento BBQ.

Después de muchos años de haber puesto un falso techo machimbrado aislado con fibra aislante térmica, por fin he podido hacer una chimenea que evacúe el calor que se acumula en verano entre las planchas uralita  y el machimbrado de madera interior. Estaban haciendo su labor ya que se creaba una capa aislante, pero aun así y con la fibra el calor se acumulaba en esta cavidad y no era del todo eficiente.

He instalado una chimenea, que solo por el efecto de convención sacara el aire caliente, pero también añadí unos pequeños ventiladores que extraen el calor, la idea no solo sirve para el verano, sino que en invierno la intención es darle la vuelta a los ventiladores y que caliente la BBQ.

La prueba la hice un día de julio un poco nublado a las 13:00h. pero aun así el aire salia a 43º y la temperatura ambiente era de 29º.

Como va el Solar Tracker.

La instalación por ahora consta de dos series de 100w y 130w, las de 100W se moverán en dos ejes (por ahora solo en uno) y las de 130w en un solo eje, con ajuste manual por estaciones.

Los motores utilizados esta vez son de elevalunas eléctrico de coche, y el arduino controlando por PWM la fuerza, tiempo e intervalo entre movimientos.

La próxima fase sera dotar de sensores con ldr para el posicionamiento, en el vídeo se puede ver dos placas (mas cerca) fijadas al muro que permiten en invierno bajarlas desde el otro lado (más cerca) para darles la inclinación de invierno.

Los datos del sistema Solar son los siguientes:
2 x 100W 12v 5,7A (serie 1)
2x 130W 12v 8,4A (serie 2)
4 baterías AGM 120Ah a 24V
Cargador 30A
Inversor Victron 24V/2000W

La carga diaria del sistema ronda una media de unos 250W con picos de consumos de 7A en alterna, es decir unos 1540W de pico, cuando coincide dos neveras, un congelador y la lavadora esta en centrifugado.

Toda la iluminacion de la casa, televisor, y resto de consumos pequeños como (router, amplificador de antena, centralita, etc) están conectados durante todo el día y en la noche pasamos a Endesa.

El resto de aparatos como aire acondicionado, microondas, placa eléctrica están siempre a Endesa.

Proyecto Monitor de Consumos.

Hasta la fecha me ha servido de mucha ayuda, aun sabiendo que no esta midiendo como debería por no tener en cuenta el factor de potencia. Tengo copiada la formula y en cuanto este haciendo lecturas de la fase con un transformador de AC podre implementarlo.

Hay que ver lo que da de si, reciclar una impresora Oki. Ayer me llego por fin el Inversor Phoenix de Victron de 24V, y 2000W. y ya esta conectada toda la luz y las tres neveras. Que gusto poder quitar la vieja UPS de 500W.

En este momento estoy viendo que usare para la comunicacion entre los arduinos, he intentado usar RS485 y he acabado con un dolor de cabeza con el protocolo, tengo una placa de GPRS y otra de ethernet en las que estoy trabajando.

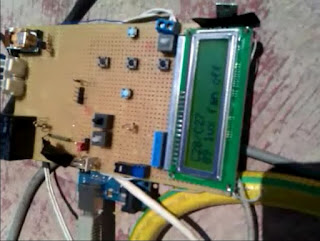

El control de las temperatura y activación de la bomba de agua para refrigerar las placas me sirvió de mucho, la coneccion física entre la placa y el disipador no era el adecuado.

La gráfica muestra la radiación solar en amarillo(ldr) en rojo la placa no refrigerada, en azul la refrigerada y en verde la bomba de agua activada.

Tema: Sentido comun que no entiendo.

Extraido de un Blog de energías renovables, dice de los inconvenientes de las placas fotovoltaicas.





"Inconvenientes

• Impacto en el proceso de fabricación de las placas:Extracción del Silicio, fabricación de las células

• Explotaciones conectadas a red: Necesidad de grandes extensiones de terreno Impacto visual"

Como una ves fabricadas ya no tienen pegas, se dice que el proceso de fabricacion contamina, resulta que según wikipedia el silicio "Es el segundo elemento más abundante en la corteza terrestre (27,7% en peso) después del oxígeno". No se encuentra en estado natural sino como dióxido de silicio, vamos igual que la gasolina. (coña).

El segundo inconveniente el espacio, según esta web, pero como ventaja dice:
"Al ser una energía fundamentalmente de ámbito local, evita pistas, cables, postes, no se requieren grandes tendidos eléctricos, y su impacto visual es reducido.Tampoco tiene unos requerimientos de suelo necesario excesivamente grandes (1kWp puede ocupar entre 10 y 15 m2)."
Creo que la refinerías y la central electrica de caletillas o granadilla juntas inpactan bastante.

Sistema de refrigeración para gestion de PV.

Las primeras pruebas del sistema de refrigeración de las placas foto voltaicas.

Aun no esta terminada la fijación que asegure el contacto entre el cobre y el latón usado como disipador pasivo, pero ya baja unos 4 grados la temperatura. En la siguiente imagen vemos la gráfica que muestra los datos enviados por el arduino hacia el pc. Pronto estos datos estarán on-line para crear estadísticas.

En esta gráfica creada por el programa SerialChart que crea la gráfica a partir de los datos enviados por serie desde el Arduino, se puede ver lo siguiente:

En Naranja la lectura del la intencidad de la luz solar.

En Azul la temperatura de la placa refrigerada por el radiador de cobre con agua.

En Rojo la temperatura de la placa con refrigeración solo por la manguera que lleva el agua al radiador.

En Verde muestra si la bomba de agua esta activada o no. El punto de activación se hace por software en el arduino.

Ya me han llegado los transformadores de corriente SCT-013-030 de china comprados a www.yhdc.com:











Ahora tendre que ponerme con el arduino a leer consumos en la instalacion de la casa para hacer la gestion de consumos.

Un paso hacia un sistema sostenible obligado.

Estos días de calor me invitan a perfeccionar el sistema, como dice el articulo que les pondré a continuación, "A grandes males, grandes remedios", desde que estoy montando las placas solares, he tenido detrás de la oreja la cantinela "ese esceso de calor, lo he de aprovechar".

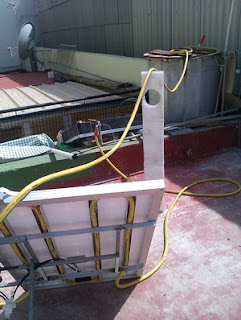

Esta casa es un lugar donde puedes poner todo a prueba muy fácil, tengo un deposito de agua al lado de la placas, a la altura justa. He hecho la prueba de pasar una manguera por detrás de las placas rosando los disipadores que les había puesto, casi no hay contacto y la manguera es de goma, así que la transferencia de calor es muy baja.

Lo ideal seria montar tubos de cobre detrás de la placa y manteniendo el tanque a igual altura que las placas, el circuito funcionaria solo, ya que actúan dos fuerzas, por un lado en el fondo del tanque tenemos una presión que ejerce la columna de agua y por el otro, en las placas tenemos un calentamiento que hace que el agua se caliente y se dilate, con lo que en principio al entrar con presión por debajo y calentarse saldrá por la parte alta de vuelta al tanque.



En casa ya tenemos placa solar térmica así que puedo dedica este sistema solo a refrigerar las placas y retirar el calor, que de no estar ahí, calentaría el techo de la casa haciendo que tubieramos que encender el aire acondicionado por las noches para ir a dormir. Si sabes contar son tres pajaros de un tiro: 1) enfriar las placas= mayor rendimiento, 2) agua caliente para sanitarios=no calentador eléctrico, 3) aislamiento tejado=no necesitas aire acondicionado. = sostenible. =eficiencia

El enlace es este, Bodegas Far Niente, las placas se montaron sobre un estanque para no quitar terreno a las viñas y refrigerar las placas.

Por ahora estoy haciendo pruebas con una manguera, aun así baja la temperatura de la placa 4º C, no estoy haciéndolo bien, ya que tanto las medidas (pronto hechas por el arduino), como el no usar metal, para el circuito del agua no es muy correcto. Pero en la siguiente foto pueden ver el montaje.

En este momento estoy esperando por los transformadores CT y los sensores lm35 que no lo consigo aquí.
Si tienes dinero, no te lo pienses ve a por lo siguiente:

Tubo hibrido placa solar y termica.

Una noticia agridulce.

Agri.
Supuesto: reunión consejeros Endesa. " Antes de que los habitantes de la isla de la Graciosa se den cuenta de que la energía del sol es un bien común, gratuito y libre, debemos adelantarnos y comercializar este recurso para poder seguir el negocio". El sol, el agua, el viento, recursos naturales suceptibles de ser comercializados y explotados dándole la vuelta a la tortilla y que encima los habitantes paguen por algo que deberían tener gratis, o pagando unos costes mínimos, a beneficio de una cooperación o empresa.

Dulce:
Al menos, aunque la isla no sea autosuficiente y sostenible para sus habitantes, lo sera como isla de recursos explotados por una empresa, pero con energías renobables.

Para ver el articulo del periódico que habla de las "Smartcity" y "smartgrids" sigue el siguiente enlace Ecoenergy El Dia.es

http://www.sma-iberica.com para tener una idea de una instalacion aislada, conectada a la red o no, y ampliable.

Power factor.

Un apunte técnico, RMS o factor de potencia ¿ que es ?.

El arduino tiene un reloj de 16Mhz si lo ponemos a tomar lecturas de la intensidad que circula por un cable nos dará muchas lecturas diferentes, con lo que calcular la potencia no es tan sencillo, como multiplicar la intensidad por la tensión.

¿Que diferencia en medición de la potencia, nos daría una bombilla de filamento y una fuente de PC?. En la bombilla es fácil, ya que siempre tiene el mismo consumo. ¿Pero que pasa con una fuente de pc? volvamos a la velocidad de muestreo del arduino, en una instantánea del muestreo, si la medición la hacemos en el momento en que la onda sinuidal del transformador, al momento de ser rectificada, se encuentra subiendo o bajando la fase, es decir no en el punto máximo de la curva, los valores pueden ser diferentes según en que punto se encuentre. También influye la carga del condensador.

Leyendo en varios foros encontré esta explicación y por fin entendí esta diferencia que explica el factor de potencia, un parámetro más a tener en cuenta. Estoy investigando la pagina openenergymonitor.org y ellos usan aparte de los transformadores CT de corriente, un alimentador de AC de 9 voltios, solo con este propósito, poder calcular el factor de potencia con mayor precisión.

Current transformer 300:0.1A

Eficiencia Energetica.

Llevo meses preparando la casa para poder conectar la energía solar, a medida que voy trabajando en el Solar Tracker y la instalación eléctrica de la casa, me doy cuenta de que hemos pasado un ciclo de derroche basado en la bonanza, en el que poco importaba si el aparato que comprábamos era energéticamente sostenible.

De las cosas que hemos ido encontrando, estas son unas pocas:

.- Un microondas barato que siendo un equipo que no tiene mando, no tiene reloj, resulta que se queda gastando.

.- Mi padre tenias dos luces de emergencia, que consumían las 24 Hrs, y cuando le pregunté cuando fue la última vez que se fue la luz, dijo "creo que cuando el delta".

.- En un pasillo habían dos halógenos de 50 vatios, que cambie por dos de leds de 2,6 vatios.

.- Teníamos una cámara apuntando la entrada que podíamos ver desde el televisor, y creo que nunca hemos usado por qué levantando el culo y mirando por la ventana se ve.

.- El router, centralita de teléfonos y amplificador de televisión ahora con un reloj se apagan desde la una de la mañana y se vuelven a encender a la 8 de la mañana.

.- Esos sensores de movimiento que nos venden como: "que ahorras un montón, por que cuando sales del cuarto, la luz se apaga sola" y resulta que el consumo que tiene ese sensor durante 24 Hrs puede ser mayor que un consumo responsable.

Cada vez veo más temporizadores con batería interna recargable, los de pilas cuando se gastan tienes que comprar otra, pero estos cuando se carga la batería sigue el cargador chupando de la red y ese es 24Hrs.

Cada vez coge más peso una norma, para mí, a tener en cuenta: No solo hay que fijarse en los aparatos que consumen puntualmente mucho, los que consumen poco o muy poco (el vendedor te intentará convencer de que estás hablando de menos de medio vatio) si el consumo es de 24Hrs/30 días/ 12 meses, eso es algo a tener en cuenta.

Esto es en lo que respecta a la optimización de la instalación eléctrica, en cuanto a la energía solar, optimizar tiene que ver con cuales son las demandas que se pueden cubrir con la capacidad del equipo y en que franja horaria se produce exceso de la fotovoltaica. Sí, aun no he empezado y ya tengo exceso, no es tan difícil, estamos en canarias, las placas tienen seguimiento y como no quiero gastar todo el dinero en almacenarla (que es costoso y poco eficaz) las características del equipo deben estar enfocadas a usar sobre todo energía solar cuando hay sol y la eléctrica(Endesa) cuando no lo hay.

En caso contrario en dos horas a 11 Amperios, la batería de 120 Ah. Esta cargada a las 11 de la mañana y lo demás se tira. Si nos empeñamos en usar la solar en la franja horaria de las 8pm a las 12 de la noche, eso tiene que salir de la batería y dependiendo de la carga puede ser más del 30% con lo que nuestras baterías duraran la mitad.

Todo esto me lleva a diseñar un sistema automático de gestión eficiente de la energía, es la hora de que arduino me eche una mano, habrá que pensar e investigar cómo hacerlo, claro que debe ser totalmente automático o mi padre no bajará las manos de la cabeza. Ahora la casa jamás había estado con la instalación eléctrica más depurada, fuerza con fuerza, iluminación aparte, creo que tengo que hacer hasta planos.

Tendré que investigar cómo hacer sensores de consumo no invasivos para el arduino y control de fuerza.

Modificación de UPS.

Hasta que no tome la desicion o compre el inversor a 24V, tengo tiempo para jugar con las ups de ordenenador viejos, tengo tres de 500W y el unico problema es que como estan pensadas para funcionar por maximo 10 o 20 segundos, no traen ventilador. Asi que ya modifique una, le he puesto una sonda de temperatura en el transformador y con dos transistores (bc547 y Bd240) este ultimo lo cambie por uno reciclado, y va muy bien, controla la temperatura para acelerar el ventilador de 12 voltios de una fuente de pc.

Los potenciometros que están por fuera es para ajustar el punto de activacion del ventilador.

Inversores.

Comienzo de este blog donde intento hacer una recopilación de temas relacionados con el auto abastecimiento de energía solar foto voltaica, para que otros que se aventuren a hacer el camino, tortuoso aún, de desafiar el pensamiento colectivo, que asegura que sin resolverse la moratoria, el campo de la energías foto voltaicas, no tiene salida y menosprecian el auto consumo.

Antes de tomar la decisión de comprar un buen inversor, animo a todos los que puedan, a hacer un estudio de "cuales son las necesidades de mi instalación" y como veremos en otros post "como puedo hacer un ahorro enorme en el consumo".

Es contra producente intentar reducir el consumo, sin eliminar decisiones poco sostenibles hechas en tiempos de bonanza. Por mucho que la energía solar parta de algo gratis "el Sol" lo que con mucho esfuerzo y dinero nos ahorramos en Solar lo estaremos tirando por no optimizar el consumo o un mal uso y elección del equipo.

La señal seinoidal según viene de la red.

Uno tiene la esperanza antes de pasar tres inversores por la prueba del osciloscopio, de que la señal sera algo así:

Pero después de hacerle la prueba a tres de ellos estos son los resultados:

Esta claro que no puedo usar estos como definitivos, solo mientras este haciendo pruebas, que ya me han ayudado bastante. De verdad que al ver la teoría esperaba al menos un par de escalones en cada fase, pero como ven estos chinos, modifican la señal con dos escalones sin cortarse un pelo, claro cuando uno los usa momentaneamente para hacer pruebas o aquel que los compre para el coche o carabana, es ahí cuando te mosqueas por los calentamientos de las bombillas de "bajo consumo" o un interruptor que hace un zumbido por culpa de los armónicos.

Solar Tracker

fotos


Timelapse


Estoy con la estabilizacion. Pronto +
